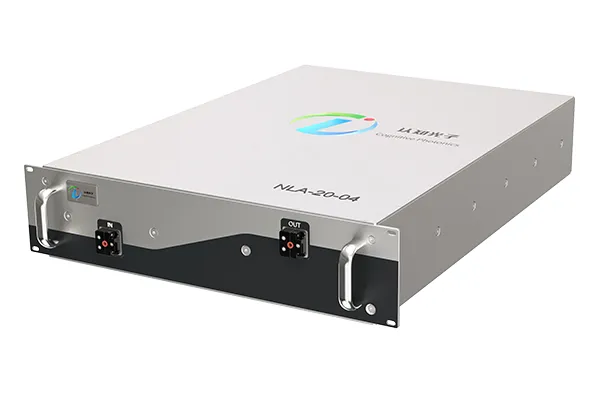

    NLA-20-04 Optischer Verstärker

    Synchronverstärkung eines einfrequenten Lasers mit schmaler Linienbreite – 20 W Ausgangsleistung pro Kanal (insgesamt 80 W).

    Der NLA-20-04 ist ein vierkanaliger, polarisations­erhaltender (PM) Faserverstärker mit schmaler Linienbreite und extrem niedrigem Rauschen – das Kernmodul der neuen Generation von Faserverstärkungssystemen. Das System verfügt über ein integriertes opto-elektro-mechanisches Design mit vier unabhängigen Hochleistungs-Verstärkungskanälen. Jeder Kanal liefert eine Ausgangsleistung von bis zu 20 W, bei einer Strahlqualität von M² < 1.1 und einem Polarisations-Extinktionsverhältnis von > 20 dB. Durch die Synchronverstärkung einfrequenter Laserquellen gewährleistet der NLA-20-04 ein ultrastabiles, phasenkohärentes Ausgangssignal mit minimaler spektraler Verbreiterung, ideal für Hochenergie-Lasersysteme.

    Angebot anfordern
    Technische Daten
    Optische Eigenschaften
    Eingangsleistung (mW) >5
    Maximale Ausgangsleistung (W) 20 (pro Kanal)
    Leistungs­einstellbereich (%) 10-100
    Polarisations-Extinktionsverhältnis (dB) >20 (Fast-Axis Cut-Off)
    Wellenlänge (nm) 1064±2
    Strahlqualität (M²) < 1.1
    Linienbreite (GHz) 10-100 (einstellbar)
    Optische Anschlüsse
    Eingangsstecker FC/APC
    Eingangs­faser PM980
    Ausgangsfaser PLMA-GDF-10/125-M
    Ausgangsinterface Freies Faserende
    Pigtail-Länge (m) 1
    Elektrische Eigenschaften
    Eingangsspannung (V) AC220 oder DC24
    Kommunikation RS485
    Umgebungsbedingungen
    Betriebstemperatur -5 bis +45°C, < 90%RH, Verstärkte Versionen für extreme Einsatzbedingungen verfügbar
    Lagerbedingungen -20 bis +45°C, < 90%RH, Verstärkte Versionen für extreme Einsatzbedingungen verfügbar
    Vorteile
    • Leistungsstarke Verstärkung
      Verstärkt vier einfrequente Laserquellen (> 5 mW) simultan und liefert 20 W Ausgangsleistung pro Kanal – also insgesamt 80 W Gesamtleistung.
    • Ultraniedriges Phasenrauschen
      Integrierte Phasenrausch-Unterdrückung sorgt für Spektralverbreiterung unter 0,5 % während der Verstärkung.
    • Hohe Umweltstabilität
      Der Verstärker arbeitet stabil zwischen -5 °C und +45 °C; auf Wunsch sind militärisch verstärkte IP68-Versionen für extreme Bedingungen erhältlich.
    • Robustes, modulares Design
      Kompakte Bauweise.
      Dual-Stromversorgung (AC220V/DC24V).
      1-m-Spezialfasern mit Biegeradius-Schutz
      kanalweise Überwachung und Fehlerdiagnose.
    Anwendungsbereiche
    • Hochenergie-Lasersynthese
      Verstärkermodule für Phased-Array-LiDAR und Wellenfrontsteuerung Vorverstärkerstufe für spektrale und kohärente Synthese.
      Mehrkanal-Strahlkombination in Lasernetzwerken.
    • Intelligente Sensortechnik
      Lichtquelle für Multi-Line-LiDAR in autonomen Fahrzeugen.
      Leistungsverstärkung für MIMO-Laserkommunikation.
    • Industrielle Präzisionsanwendungen
      Leistungsverteilsysteme für Hochpräzisions-Laserbearbeitung.
      Verstärkungs-Knoten in verteilten Fasersensorsystemen.
      Bodenstationen für satellitengestützte optische Kommunikation.
    Optionale Anpassungen

    Dieser rauscharme PM-Faserverstärker bietet vielfältige Anpassungs- und Konfigurationsmöglichkeiten:

    • Integration von Wellenlängenmultiplexern (WDM) an Ein- oder Ausgängen
    • Unterstützung von Kaskadenverstärkungsarchitekturen
    • Luft- oder Wasserkühlungssysteme für Dauerbetrieb
    • Spezialwellenlängen (1000–1100 nm) verfügbar
    • Militärstandard-Gehäuse (IP68) auf Anfrage
