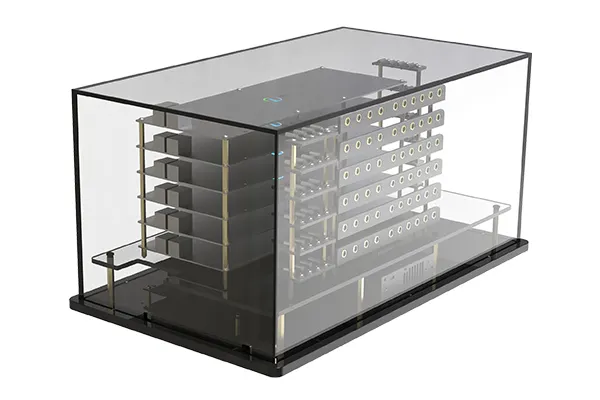

    SPM-100-S Mehrknoten DAQ & Interlock-System

    EtherCAT-Datenerfassungssystem zur Erfassung und Aufzeichnung von bis zu 100 Knoten, mit integriertem Sicherheits-Interlock-System für einen sicheren Gerätezustand

    Das SPM-100-S Multi-Node Datenerfassungs- (DAQ) und Sicherheits-Interlock-System wurde entwickelt, um die komplexen Herausforderungen von Datenerfassung und Sicherheitsüberwachung in industriellen Umgebungen zu lösen. Durch den Einsatz des EtherCAT-Kommunikationsprotokolls ermöglicht das System eine effiziente Mehrknoten-Datenerfassung sowie eine stabile, hochgeschwindige Datenübertragung. Das skalierbare Datenerfassungssystem bietet außerdem einen umfassenden Sicherheits-Interlock-Mechanismus, der die Betriebssicherheit und Systemstabilität in der industriellen Produktion gewährleistet.

    Angebot anfordern
    Systemaufbau
    • Prozessorplatine
      Basierend auf dem Hochleistungsprozessor RK3568, fungiert sie als Master-Einheit des Systems und ist für die Integration und Aufzeichnung sämtlicher Knotendaten verantwortlich.
    • Sensor-Erfassungs- und Sicherheitsüberwachungsplatine
      Ausgestattet mit einem STM32H743-Mikrocontroller, unterstützt sie 30 ADC- und 8 DAC-Schnittstellen. Eine innovative Sicherheits-Interlock-Schaltung verhindert Fehlalarme und erhöht die Betriebssicherheit.
    • Interlock-Steuerplatine
      Löst automatisch Schutzmechanismen aus, wenn Sensordaten festgelegte Grenzwerte überschreiten. Benutzer können individuelle Schwellenwerte für Sensoren definieren.
    • Vielfältige Sensorkompatibilität
      Unterstützt photoelektrische und Temperatursensoren, auf Wunsch sind auch kundenspezifische Sensortypenintegrierbar.
    Technische Daten
    • Systemleistung
      Unterstützung von bis zu 100 Knoten, 30 ADC-Kanälen, 1 kHz Abtastrate, 16-Bit-Auflösung, Interlock-Reaktionszeit < 60 ns
    • Datenspeicherung
      Integrierter 1 GB Speicher für aufgezeichnete Sensordaten
    • Kommunikationsgeschwindigkeit
      Einstellbar zwischen 1 Mbps und 100 Mbps (Master–Slave-Kommunikation)
    Vorteile
    • Hochkapazitive Mehrknoten-Erfassung
      Unterstützt bis zu 100 Knoten – ideal für großskalige Industrieanlagen mit umfangreicher Sensorik.
    • Hochgeschwindigkeits-Datenübertragung
      Das EtherCAT-Protokoll gewährleistet eine Übertragungsrate bis zu 100 Mbps und ermöglicht präzise Echtzeit-Datenerfassung.
    • Umfassender Sicherheits-Interlock-Mechanismus
      Automatische Alarmauslösung, sobald Sensorwerte vordefinierte Schwellen überschreiten, schützt Anlagen, Personal und Produktionsprozesse.
    Anpassungsoptionen
    • Frei konfigurierbare Interlock-Schutzmechanismen
    • Individuelle Anpassung von Sensortypen, ADC-Abtastraten und Benutzeroberflächen (UI)
    • Erweiterbare Modularchitektur für kundenspezifische Systemgrößen
    Anwendungsbereiche

    Das SPM-100-S Multi-Node Datenerfassungs- und Interlock-System eignet sich ideal für Anwendungen in Lasersystemen und der industriellen Automatisierung, die eine schnelle, präzise und sichere Datenerfassung erfordern. Dank seiner skalierbaren Architektur bietet das System eine zuverlässige, leistungsstarke Lösung zur Verbesserung der Prozesssicherheit und Betriebseffizienz.
    Senden Sie uns Ihre Anfrage oder technischen Anforderungen

    Unsere Ingenieure unterstützen Sie jederzeit bei der Planung, Anpassung und Integration Ihrer Laserschweißlösung.

    Kontaktieren Sie uns
    Weitere digitale Laserkomponenten
    Alle Komponenten ansehen
    Weitere Laserkomponenten und Module aus unserem Portfolio

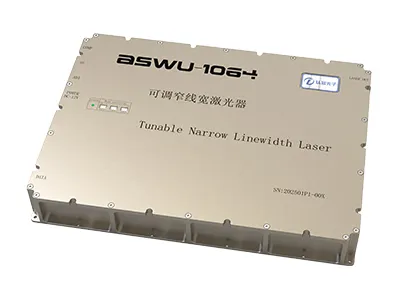

    Unsere abstimmbaren Laserquellen mit schmaler Linienbreite kombinieren: einen Single-Frequency-PM-Faserlaser, einen breitbandigen elektro-optischen Phasenmodulator und eine Treiberschaltung. Durch die Einspeisung eines spezifischen HF-Signals wird die Spektralbreite von kHz auf 100 GHz erweitert, wodurch der SBS-Effekt effektiv unterdrückt und die Ausgangsleistung erhöht wird.

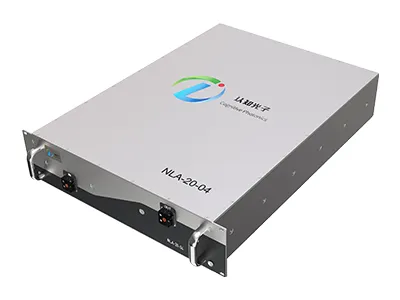

    Unsere 4-Kanal-Niedrigrausch-PM-Faserverstärker-Arrays sind ein Kernmodul der nächsten Generation von Faserverstärkersystemen. Mit integriertem opto-elektro-mechanischem Design und vier unabhängigen Hochleistungsverstärkerkanälen erreichen sie eine Gesamtleistung von 80 W. Die Standardversion arbeitet zuverlässig zwischen –5 °C und +45 °C; eine militärisch verstärkte Ausführung ist für extreme Umgebungen erhältlich.
