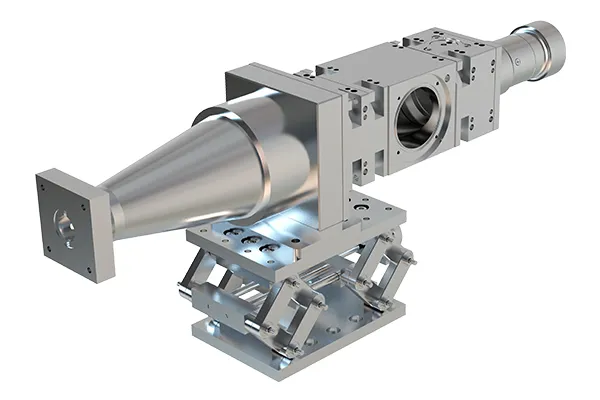

    LCC-1064-D80 Kalibrierungsmodul für Laser-Kollimation

    Kollimationstest und Kalibrierung von Laserstrahlen mittels CMOS-Spotprofil-Analyse

    Das LCC-1064-D80 Laser-Kollimationsmodul-Kalibriersystem nutzt die CMOS-Spotprofil-Analysetechnologie, um den fokussierten Spotdurchmesser des Ausgangsstrahls eines Laserschweißkopfes in Echtzeit hochpräzise zu messen. Dies ermöglicht die exakte Justierung der Kollimationslinse im Schweißkopf und stellt eine präzise Strahlkollimation sicher. Das System eignet sich sowohl für die werksseitige Kalibrierung von Kollimationsmodulen in Laserschweißköpfen als auch für die Prüfung des thermischen Linseneffekts bei Hochleistungslasern. Es bietet hohe Kalibriergenauigkeit, zuverlässige Testergebnisse und stabile Leistung für industrielle Anwendungen.

    Angebot anfordern
    Technische Daten
    Eingangslaser
    Eingangsleistung des Schweißkopfs (W) 100-10,000
    Arbeitswellenlänge (nm) 1064
    Kollimationsmodul-Schnittstelle Anpassbar
    Einfallender Strahldurchmesser (mm) < 50
    Strahlqualitätsbereich (M²) 1-20
    Kalibrierparameter
    Relative Position von Kollimationslinse und QBH Position bei minimalem Ausgangsspot
    Stabilität der optischen Achse Erfassung der raum-zeitlichen Eigenschaften des fokussierten Spots
    Thermischer Linseneffekt der Kollimationslinse Drift des Spots über die Zeit bei hoher Leistung
    Testausgang
    Pixelauflösung der Spotverteilung 1280×1024
    Bildwiederholrate (Hz) 60
    Anwendungsbereiche
    • Werkskalibrierung von Kollimationsmodulen für Hochleistungs-Laserschweißköpfe
    • Prüfung des thermischen Linseneffekts bei Hochleistungslasern

    Das LCC-1064-D80 ist die ideale Wahl für die Kalibrierung und Leistungsprüfung von Laserschweißsystemen. Präzise, effizient und flexibel – ein unverzichtbares Werkzeug zur Sicherstellung höchster Schweißqualität.

    Aufbau & Funktionsprinzip

    Das System basiert auf dem Kalibrierprinzip eines Laser-Autokollimators und integriert ein Hochleistungs-Strahlteiler-Modul, einen CMOS-Hochgeschwindigkeits-Spotanalysator sowie weitere optische Präzisionskomponenten. Während des Kalibriervorgangs wird der fokussierte Spotdurchmesser in Echtzeit gemessen, um den optimalen Abstand zwischen Kollimationsmodul und Laserausgangskopf zu bestimmen – also den Punkt, an dem der Spotdurchmesser sein Minimum erreicht.

    Anpassungsmöglichkeiten

    Um unterschiedlichen Anforderungen gerecht zu werden, bietet der LCC-1064-D80 kundenspezifische Schnittstellenoptionen, die Kompatibilität und Flexibilität für verschiedene Laser- und Schweißkopfsysteme gewährleisten.
    Senden Sie uns Ihre Anfrage oder technischen Anforderungen

    Unsere Ingenieure unterstützen Sie jederzeit bei der Planung, Anpassung und Integration Ihrer Laserschweißlösung.

    Kontaktieren Sie uns
    Verwandte Lasersystem-Module und Messinstrumente
    Alle Komponenten ansehen
    Weitere Laserkomponenten und Module aus unserem Portfolio

    Unser Laserstrahl-Qualitätsanalysator wurde speziell entwickelt, um fokussierte Hochenergie-Laserstrahlen in Echtzeit zu bewerten. Er misst Intensitätsprofil, Strahlbreite, Form und Fokusposition – sowohl statisch als auch dynamisch – und unterstützt Leistungen bis 20 kW, ideal für Hochleistungsanwendungen.

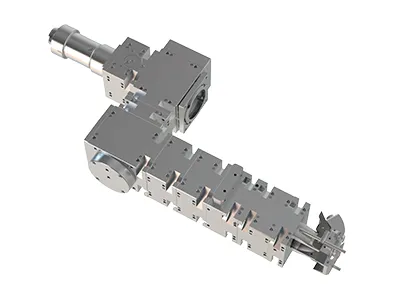

    Unser 10 kW-Laser-Schweißkopf mit langer Brennweite und kurzer Arbeitsdistanz bietet höchste Präzision. Er besteht aus Kollimations-, Fokussier- und Schutzgasmodulen und unterstützt Funktionen wie Nahtüberwachung, Strahlprofilanalyse und Leistungsmessung. Sowohl Kollimations- als auch Fokussierlinsen können individuell angepasst werden.

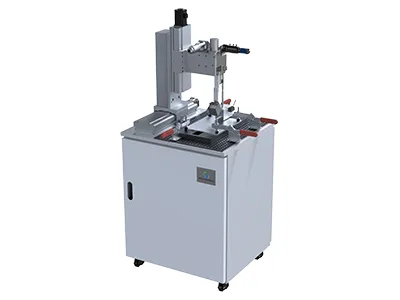

    Unser Positionskompensations-Laserschweißsystem kombiniert einen Echtzeit-Nahtpositionssensor mit einem Hochgeschwindigkeits-Galvanometer. Das System gleicht Abweichungen sofort aus und hält den Laserstrahl exakt auf der Nahtmitte, wodurch Schweißfehler durch Positionsungenauigkeiten vermieden werden.
