    PLM-24-LOCSET Laser-Strahlstabilisierung (24 Kanäle)

    Unterdrückt Strahljitter, indem die Auswirkungen mechanischer Vibrationen und thermischen Rauschens minimiert werden

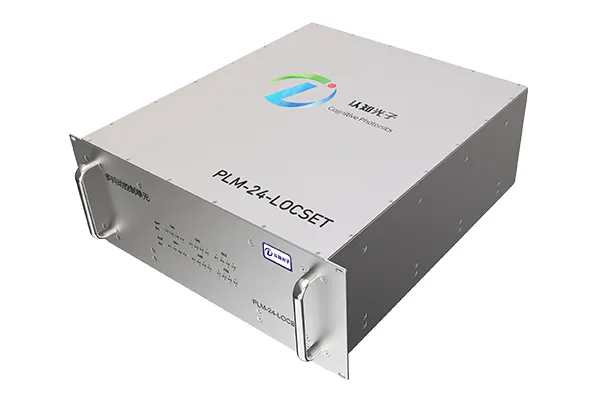

    Die PLM-24-LOCSET 24-Kanal Laser-Multi-Jitter-Steuereinheit ist ein Parametercontroller für Laserarrays, der auf einem Signalintegral-Optimierungsalgorithmus mit iterativer Regelung basiert. Das System wird in Bereichen wie der kohärenten Strahlkombination (CBC), Leistungskombination und industriellen Prozessoptimierung eingesetzt und reduziert effektiv den Einfluss mechanischer Vibrationen und thermischen Rauschens auf Laserstrahlen. Mit einer Phasen- und Verzögerungssynchronisation von 24 Lasern innerhalb weniger Mikrosekunden erreicht der Controller eine Konvergenzgeschwindigkeit, die bis zu zwei Größenordnungen höher ist als bei SPGD-Systemen.

    Angebot anfordern
    Technische Daten
    Eingangsparameter
    Analoger Eingang (V) 0 bis +3.3 (50Ω Last)
    Bitauflösung (bit) 14
    Abtastfrequenz (MHz) 65
    Anzahl der Kanäle 2 (einschließlich 1 Synchronisationssignal)
    Ausgangsparameter
    Spannung (V) -10 bis +10 (50Ω Last)
    Bitauflösung (bit) 14
    Modulationsfrequenz (MHz) 100-150
    Anzahl der Kanäle 24 (kundenspezifisch anpassbar)
    Stromversorgung
    Versorgungsspannung AC220V
    Stromaufnahme 0.5A @ AC220V
    Abmessungen & Gewicht
    Größe (L×W×H) (mm) 598 x 430 x 182
    Gewicht (kg) 10
    Umgebungsbedingungen
    Betriebstemperatur -5 bis +45°C,< 90%RH, Verstärkte Version ür spezielle Einsatzumgebungen verfügbar
    Lagertemperatur -20 bis +45°C,< 90%RH, Verstärkte Version ür spezielle Einsatzumgebungen verfügbar
    Anwendungsbereiche
    • Hochenergie-Laserarrays mit inkohärenter (ICBC), kohärenter (CBC) oder spektraler Strahlkombination (SBC)
    • Nichtkohärente, kohärente oder spektrale Synthese von Hochenergie-Laserarrays auf Zielsystemen
    • Lasermaterialbearbeitung mit präziser Strahlsteuerung
    • Multi-Input-Multi-Output (MIMO) LiDAR und Laserkommunikation
    • Stabilisierung optischer Systemparameter
    Aufbau und Funktionsprinzip

    Die Laser-Multi-Jitter-Steuereinheit PLM-24-LOCSET besteht aus einer AC220V/DC24V-Stromversorgung, einer LOCSET-Steuerplatine, einer Frequenzsynthese-Einheit sowie SMA-Ein- und Ausgängen Ein demoduliertes analoges Eingangssignal dient als Zielfunktion für den Regelalgorithmus. Der Algorithmus läuft parallel in allen 24 Kanälen, berechnet aus dem aktuellen Eingangssignal digitale Ausgangswerte, die in analoge Steuersignale umgewandelt werden. So wird eine schnelle Phasenverriegelung und Strahlkombination mehrerer Laser mit einer Konvergenzgeschwindigkeit von bis zu 3 µs erreicht.

    Anpassungsoptionen

    Eine einzelne PLM-24-LOCSET-Einheit kann gleichzeitig 24 Steuerparameter ausgeben. Das System ist über Taktsynchronisation skalierbar, um zusätzliche Module zu steuern. Die Anzahl der Kanäle kann kundenspezifisch erweitert oder angepasst werden.
    Senden Sie uns Ihre Anfrage oder technischen Anforderungen

    Unsere Ingenieure unterstützen Sie jederzeit bei der Planung, Anpassung und Integration Ihrer Laserschweißlösung.

    Kontaktieren Sie uns
