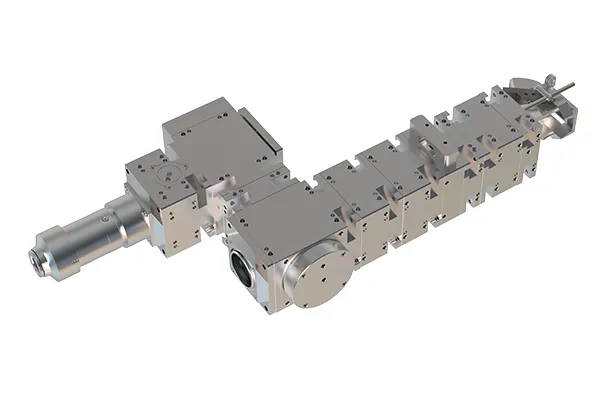

    LWH-10000-F0.5/F1.0/F1.2 Laserschweißkopf

    Laserbearbeitungskopf mit einer Leistung von bis zu 15 kW für Schweißaufgaben mit großer Brennweite und kurzer Arbeitsdistanz

    Der modulare Laser-Schweißkopf LWH-10000-F wurde speziell für Schweißanwendungen in beengten Umgebungen – etwa in Ölpipelines – sowie für das Schweißen dicker Metallmaterialien entwickelt. Der Schweißkopf besteht aus einem Kollimationsmodul, einem Fokussiermodul und einem Schutzgasmodul, um unterschiedliche Anforderungen an hochpräzises und effizientes Laserschweißen zu erfüllen. Optional kann das System mit einem Strahlteiler- oder Reflexionsmodul ausgestattet werden, das Nahtüberwachung, Spotprofilanalyse und Leistungsmessung ermöglicht – für maximale Kontrolle und Prozesssicherheit. Die Kollimations- und Fokussierlinsengruppen sind kundenspezifisch konfigurierbar, um präzise auf die gewünschte Nahtbreite und Arbeitsabstände abgestimmt zu werden.

    Angebot anfordern
    Technische Daten
    Produkt LWH-10000-F0.5 LWH-10000-F1.0 LWH-10000-F1.2
    Voraussetzungen
    Laserleistung (kW) 3-15
    Arbeitswellenlänge (nm) 1064
    Eingangsschnittstelle QBH
    Schweißkopf Optische Eigenschaften
    Kollimationsbrennweite (mm) 100, 150 (two options)
    Fokussierbrennweite (mm) 500 1000 1200
    Arbeitsabstand (mm) 500
    Anwendungsbereiche
    • Fernschweißen mit hoher Strahlqualität
    • Vor-Ort-Schweißen von Ölpipelines
    • Schweißen dicker Metallmaterialien
    Hauptmerkmale
    • Design mit großer Brennweite und kurzer Arbeitsdistanz
      Ideal für Präzisionsschweißungen und Einsätze in beengten Umgebungen, wie etwa im Pipelinebau oder in komplexen Metallstrukturen.
    • Hochleistungs-Schweißen
      Kompatibel mit Laserschweißsystemen im Leistungsbereich von 3 kW bis 15 kW – perfekt für anspruchsvolle industrielle Anwendungen.
    • Kundenspezifische Anpassung
      Individuell anpassbare Kollimations- und Fokussierlinsengruppen zur optimalen Abstimmung auf Nahtbreite und Arbeitsabstand.
    • Umfassende Prozessüberwachung
      Unterstützt Nahtüberwachung, Spotprofilanalyse und Leistungsmessung, um höchste Schweißqualität und Prozesssicherheit zu gewährleisten.

    Dieser Laser-Schweißkopf wird in Branchen eingesetzt, die höchste Präzision und hohe Laserleistung erfordern – insbesondere beim Schweißen dicker Metallstrukturen in der Pipelinefertigung, im Schiffbau und in der Automobilindustrie.
    Senden Sie uns Ihre Anfrage oder technischen Anforderungen

    Unsere Ingenieure unterstützen Sie jederzeit bei der Planung, Anpassung und Integration Ihrer Laserschweißlösung.
