    OMM-10000-1064 PP Laserprozesskontrolle

    Online-Prozessüberwachung von Laserleistung und Spotprofil bei Laser-Schweiß-, Schneid- und Markierprozessen

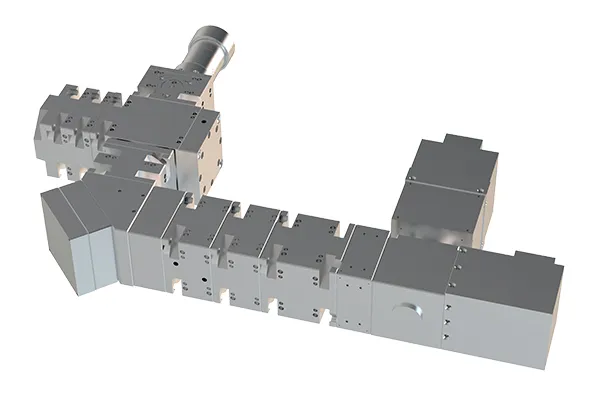

    Das OMM-10000-1064 PP Echtzeit-Laserprozess-Überwachungsmodul ist ein hochpräzises Monitoring-System für industrielle Laserbearbeitungsanlagen. Es ermöglicht die Echtzeitüberwachung von Strahlprofil und Laserleistung direkt aus dem Bearbeitungskopf und gewährleistet so die Qualität und Stabilität des Laserschweißprozesses. Durch die präzise Messung der Laserleistung und Strahlverteilung trägt das Modul wesentlich zur Optimierung der Prozessqualität und zur Steigerung der Produktionseffizienz bei – ein zentrales Kernmodul moderner Laserfertigungssysteme.

    Angebot anfordern
    Technische Daten
    Eingangslaser-Anforderungen
    Einfallender Strahldivergenzwinkel (mrad) < 0.5
    Strahldurchmesser (mm) < 25
    Wellenlänge (nm) 1064
    Eingangsleistung (kW) 1-10
    Messgenauigkeit
    Leistungsüberwachung (%) < 0.3
    Spotprofil-Überwachung (%) < 1
    Abmessungen & Gewicht
    Größe (W x D x H) mm 440×165×190
    Gewicht (kg) 4
    Hauptmerkmale
    • Präzise Überwachung
      Erfasst Strahlprofil und Leistung mit höchster Genauigkeit über einen Hochleistungs-Strahlteiler, eine Abschwächergruppe und eine 32-fach vergrößernde Linsengruppe.
    • Hohe Stabilität
      Erkennt Leistungsschwankungen in Echtzeit und sorgt für eine konstante Laserleistung – ideal für Hochleistungs-Laserprozesse.
    • Flexible Anpassung
      Unterstützt kundenspezifische Schnittstellen für eine einfache Integration in unterschiedliche Anlagen und Anwendungen.
    • Vielseitige Einsatzmöglichkeiten
      Geeignet für Laserschweißen, Laserschneiden und Lasergravieren – mit breiten Einsatzfeldern in der Industrie, Automobilproduktion und Luft- und Raumfahrttechnik.

    Durch die kontinuierliche Überwachung von Laserleistung und Strahlprofil verbessert dieses Modul die Bearbeitungsgenauigkeit und Produktionseffizienz erheblich – ein unverzichtbares Kernmodul moderner Laserbearbeitungssysteme

    Funktion & Funktionsprinzip

    Das Überwachungsmodul integriert optische Präzisionskomponenten wie Hochleistungs-Strahlteiler, Abschwächergruppe, 32-fach Vergrößerungsoptik und Prisma. Durch Strahlteilung wird der Laserstrahl vom Bearbeitungskopf gleichzeitig zu einem Spotprofiler und einem Photodetektor geleitet. Die Linsengruppe ermöglicht die hochauflösende Erfassung der Spotverteilung, während der Photodetektor die Laserleistung und Stabilität in Echtzeit überwacht und erkennt, ob sich der Laser im optimalen Arbeitszustand befindet.

    Anwendungsbereiche
    • Laserschweißen, -schneiden und -markieren.
    • Online-Überwachung industrieller Laserprozesse
    • Qualitätssicherung in der Laserfertigung
    Senden Sie uns Ihre Anfrage oder technischen Anforderungen

    Unsere Ingenieure unterstützen Sie jederzeit bei der Planung, Anpassung und Integration Ihrer Laserschweißlösung.

    Kontaktieren Sie uns
