    LPM-1064-C5 Strahlteiler (Faserlaser)

    Strahlaufteilung zur Analyse und zum Vergleich optischer Parameter von Faserlasern

    Das LPM-1064-C5 Faserlaser-Strahlteiler-Modul wurde zur präzisen Messung zentraler optischer Parameter von Faserlasern entwickelt – darunter Strahlqualität, Polarisationszustand, Spektrum, Leistung und Leistungsstabilität. Es eignet sich für die Analyse von Faserlasern mit Leistungen von wenigen Milliwatt bis hin zu zehn Kilowatt, sowohl im Laborumfeld als auch in industriellen Prüfständen.

    Angebot anfordern
    Technische Daten
    Eingangslaser
    Wellenlänge (nm) 1064 (weitere Wellenlängen kundenspezifisch verfügbar)
    Polarisationszustand Beliebig
    Testlaser-Leistung Hochleistung: 1kW bis 10kW
      Niedrigleistung: 10mW bis 100mW
    Strahlqualitätsbereich (M²) 1-20
    Testausgänge
    Polarisations-Testport FC/APC fasergekoppelter Ausgang
    Leistungsstabilität Fokussierter Ausgang zum Photodetektor
    Spektrum-Testport Fokussierter Ausgang zu kompatibler Faser
    Leistungstestport Kollimierter Ausgang zum Leistungsmessgerät
    Strahlqualitäts-Testport Kollimierter Lichtausgang
    Optische Schnittstellen (Eingang)
    Hochleistungs-Testport QBH-Schnittstelle oder kollimierter Eingang
    Niedrigleistungs-Testport M11×0.5 Faser-Kollimatoranschluss
    Vorteile
    • Großer Messbereich
      Unterstützt die Messung optischer Parameter von Hochleistungs-Faserlasern (1 kW – 10 kW) ebenso wie von Niedrigleistungsquellen (10 mW – 100 mW).
    • Präzise Strahlteiltechnologie
      Integriert Hochleistungs-Strahlteiler, Abschwächer, Strahlreduktionsoptik und Faserkoppler, um den Ausgangsstrahl präzise aufzuteilen und reproduzierbare Messergebnisse zu gewährleisten.
    • Multifunktionale Kompatibilität
      Die aufgeteilten Strahlen können an Strahlqualitätsanalysatoren, Polarisations-Tester, Spektrometer, Leistungsmessgeräte und Hochgeschwindigkeits-Photodetektoren gekoppelt werden – für eine vollständige optische Charakterisierung in einem einzigen Testdurchlauf.
    • Erweiterte Funktionalität
      Über den integrierten M11×0.5 Faser-Kollimatoranschluss kann das System um Messungen im Milliwattbereicherweitert werden.
    Grundaufbau

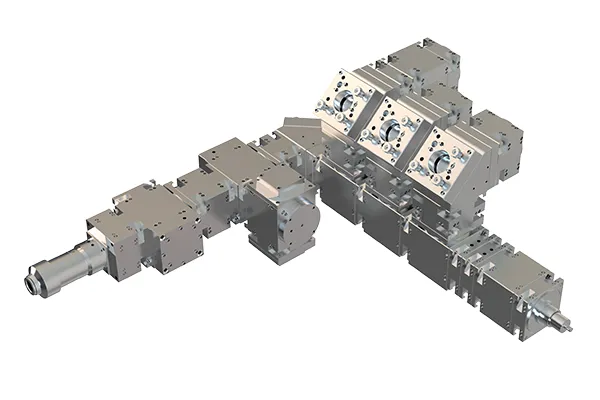

    Das LPM-1064-C5 Modul kombiniert mehrere optische Komponenten – darunter Strahlteiler, Abschwächer, Linsengruppe und Faserkoppler – in einem kompakten Aufbau. Diese Module arbeiten präzise zusammen, um den Ausgangsstrahl des Faserlasers auf verschiedene Messinstrumente aufzuteilen und sämtliche optischen Parameter in einem einzigen Test zu erfassen.

    Anpassungsmöglichkeiten

    Das Faserlaser-Strahlteiler-Modul dient primär der Strahlaufteilung. Benutzer können zusätzliche Messgeräte, wie Strahlqualitätsanalysatoren oder Polarisationstester, je nach Anwendungsanforderung konfigurieren und integrieren.

    Anwendungsbereiche
    • Messung optischer Parameter von Faserlasern
    • Forschung und Entwicklung in der Lasertechnologie
    Senden Sie uns Ihre Anfrage oder technischen Anforderungen

    Unsere Ingenieure unterstützen Sie jederzeit bei der Planung, Anpassung und Integration Ihrer Laserschweißlösung.
